DIN 1480 талреп крюк-кольцо

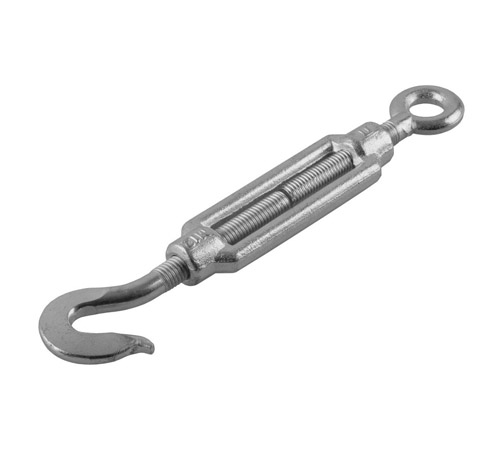

Талреп крюк-кольцо DIN 1480 открытый. Варианты с разными концевиками: крюк - кольцо (петля), кольцо - кольцо (петля - петля), крюк - крюк. Талреп используется при монтажных, строительных и других работах для изменения длины и регулировки натяжения стальных тросов, канатов, цепей, но не для подъёма грузов.

Талрепы крюк-кольцо DIN 1480 изготавливаются из углеродистой стали с цинковым покрытием. Рабочие нагрузки рассчитываются вдоль оси талрепа, боковые нагрузки не допускаются. Обозначения размеров талрепов - размер резьбы х длина тела, например М6х85, M16x190.

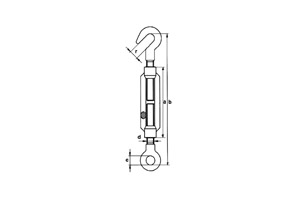

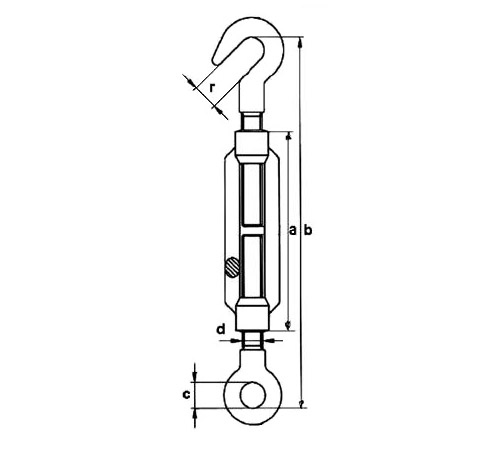

Таблица характеристик

Размер d, мм a, мм b, мм c, мм r, мм Вес, кг/100 шт
М5 68 120-140 8 7 3.2
М6 85 127-158 10 8 5.1
М8 110 160-230 11 10 9.7
М10 126 175-267 12 10 19.7
М12 139 210-310 16 12 31.4
М14 170 240-360 17 16 49.7
М16 190 260-405 20 18 74.2
М20 220 315-460 24 21 150
М22 235 340-520 25 22 178
М24 255 370-550 29 26 229
М30 255 391-570 31 33 460
М32 295 449-638 34 36 610
М36 295 466-670 68 44 768
