DIN 3093 Зажим-втулка алюминиевая для тросов, канатов

Представляет собой алюминиевый сплющенный полый цилиндр. Зажим DIN 3093 применяется для сращивания тросов, канатов между собой, а также для изготовления петель на концах троса. Заделка концов троса втулочными соединением представляет собой опрессованную конструкцию алюминиевой втулкой с прядями соединяемых тросов, которые прочно сцеплены между собой металлом втулки образуя однородное тело в сечении.

Таблица характеристик

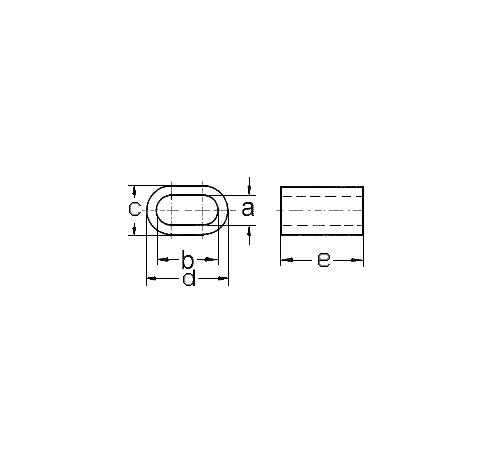

Диаметр зажимаемого троса, мм a, мм b, мм c, мм d, мм e, мм Вес, г/шт
1.5 1.8 3.6 3.5 5.3 6.0 0.21
2.0 2.4 4.8 4.5 6.9 7.0 0.24
2.5 3.0 6.0 5.1 8.1 9.0 0.50
3.0 3.5 7.0 6.1 9.6 11.0 0.84
3.5 4.0 8.0 7.0 11.0 13.0 1.32
4.0 4.5 9.0 7.9 12.4 14.0 1.81
4.5 5.1 10.2 8.9 14.0 16.0 2.61
5.0 5.6 11.2 9.8 15.4 18.0 3.57
6.0 6.6 13.2 11.6 18.2 21.0 5.86
6.5 7.2 14.4 12.6 19.8 23.0 7.85
7.0 7.8 15.6 13.6 21.4 25.0 9.53
8.0 8.8 17.6 15.4 24.2 28.0 13.7
9.0 9.9 19.8 17.3 27.2 32.0 19.8
10.0 10.9 21.8 19.1 30.0 35.0 26.4
11.0 12.1 24.2 21.1 33.2 39.0 35.8
12.0 13.2 26.4 23.0 36.2 42.0 45.8
13.0 14.2 28.4 25.0 39.2 46.0 59.7
14.0 15.3 30.6 26.9 42.2 49.0 73.5
16.0 17.5 35.0 30.9 48.4 56.0 111
18.0 19.6 39.2 34.8 54.4 63.0 159
20.0 21.7 43.4 38.5 60.2 70.0 217
22.0 24.3 48.6 42.7 67.0 77.0 291
24.0 26.4 52.8 46.4 72.8 84.0 375
