DIN 315 Гайка барашек с округлыми лепестками

... ...

Общие сведения

  • Тип: немецкая форма
  • Лепестки: округлые
  • Размер: от М3 до М24
  • Аналог: ГОСТ 3032-76

Применение

Гайки-барашек используются для часто разбираемых соединений с небольшими нагрузками. Они имеют плоские выступающие элементы для передачи крутящего момента и затягиваются вручную без ключа.

Материалы

  • Ковкий чугун
  • Сталь с покрытием: гальваническая оцинковка, гальваническое никелирование
  • Нержавеющая сталь: А2, А4
  • Латунь
  • Пластик

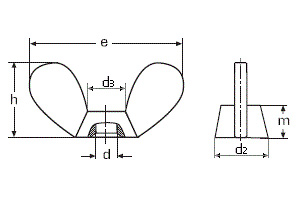

Обозначения

d - номинальный диаметр резьбы
P - шаг резьбы,мм
d2 - нижний диаметр барашковой гайки, макс.,мм
d3 - верхний диаметр гайки, макс.,мм
e - ширина гайки-барашек с ушками, макс.,мм
h - высота гайки с ушками, макс.,мм
m - высота резьбовой части гайки, макс., мм

Таблица размеров

d P d2 d3 e h m
М3 0.5 7 6 19 9.5 3.9
M4 0.7 8 7 20 10.5 4.6
M5 0.8 11 9 26 13 6.5
M6 1 13 11 33 17 8
M8 1.25 16 12.5 39 20 10
M10 1.5 20 16.5 51 25 12
M12 1.75 23 19.5 65 33.5 14
М14 2 21.5 - 63.5 32.3 12
M16 2 29 23 73 37.5 17
M20 2.5 35 29 90 46.5 21
М24 3 44 37.5 110 56.5 25
