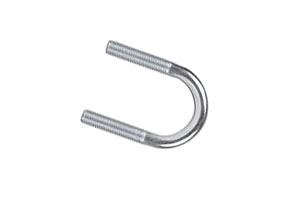

DIN 3570 Болт-скоба нержавеющий U-образный

... ...

Болты «U»-образные DIN 3570 А2 предназначены для крепежа нержавеющих труб, балок и других предметов с круглым сечением.

Метиз представляет собой изогнутый «U» - образной формой нержавеющий пруток, на обоих концах которого выполнена метрическая резьба.

Скоба может фиксировать трубы диаметрами от 1/2 дюйма до 3 дюймов. Высота болта изменяется от 65 мм до 138 мм. Возможны два варианта метрической резьбы 10 мм и 12 мм.

Нержавеющие болты DIN 3570 А2 не коррозируют, не магнитятся.

Структура стали А2 не изменяется в диапазоне температур от -60°С до +450°С.

Материал

  • Нержавеющая сталь

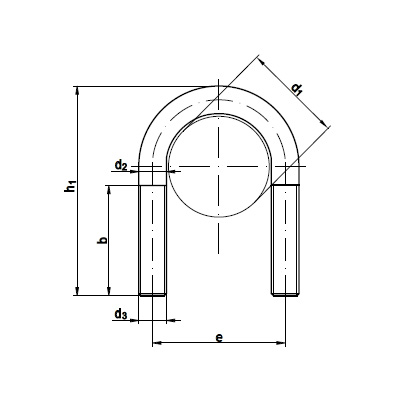

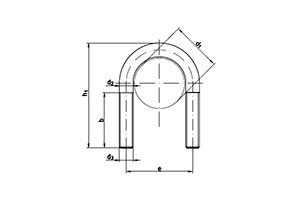

Таблица размеров и характеристик

Размер Под диаметр трубы d1 b d2 d3 e h1
23 15 20-21 30 10 М10 33 60
30 20 25-26.9 40 10 М10 40 70
38 25 30-33.7 40 10 М10 48 76
46 32 38-42.4 50 10 М10 56 86
52 40 44.5-48.3 50 10 М10 62 92
64 50 57-60.3 50 12 М12 76 109
82 65 76.1 50 12 М12 94 125
94 80 88.9 50 12 М12 106 138
