DIN 434 Шайба косая

Общие сведения

  • Тип шайбы: косая прямоугольная
  • Предназначение: подкладывается под гайки и болты для выравнивания уклонов полок швеллеров
  • Уклон: 8%
  • C двойной проточкой
  • Класс точности: С

Материалы

  • Сталь
  • Сталь с покрытием: гальваническая оцинковка, горячее цинкование
  • Нержавеющая сталь: А2, А4

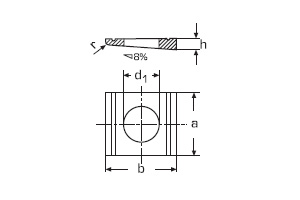

Обозначения

d - размер резьбы болтов, гаек
d1 - внутренний диаметр шайбы
a, b - размеры сторон шайбы
h - высота

Размеры

d d1 a b h
М8 5/16" 9 22 22 3.8/2
M10 3/8" 11 22 22 3.8/2
M12 7/16" 13.5 26 30 4.9/2.5
  1/2" 13.5 26 30 4.9/2.5
M16 5/8" 17.5 32 36 5.9/3
M20 3/4" 22 40 44 7/3.5
М22 7/8" 24 44 50 8/4
M24   26 56 56 8.5/4
  1" 26 56 56 8.5/4
М27   30 56 56 8.5/4
М30 1 1/8" 33 62 62 9/4
