DIN 439 Гайка нержавеющая А2 А4 шестигранная низкая

Общие сведения

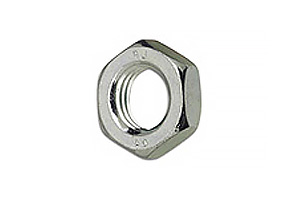

Шестигранная гайка DIN 439 А2 А4 соответствует стандарту ISO 4035 и ГОСТ 5916-70. Шестигранная гайка с фаской сделана из нержавеющей стали марки А2 или А4.

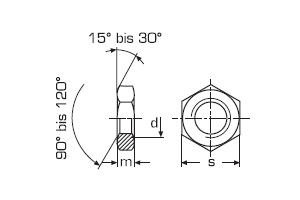

Обозначения

d - номинальный диаметр резьбы
m - высота гайки
s - размер под ключ

Таблица размеров

d	m _DIN/ISO	s _DIN/ISO
М2	1.2	4
М2.5	1.6	5
М3	1.8	5.5
М3.5	2	6
М4	2.2	7
М5	2.7	8
М6	3.2	10
M8	5/4	13
M10	6/5	17/16
M12	7/6	19/18
M14	8/7	22/21
M16	8	24
M18	9	27
M20	9/10	30
M22	10/11	32/34
M24	10/12	36
М26	12/13	41
М27	12/13.5	41
М28*	12/14	41
М30	12/15	46
М32*	14/16	50
М33	14/16.5	50
М35*	14/17.5	55
М36	14/18	55
М38*	16/19	60
М39	16/19.5	60
М40*	16/20	60
М42	16/21	65
М45	18/22.5	70
М48	18/24	75

* Размеры гаек применять не рекомендуется.
