DIN 6340 Шайба плоская увеличенная усиленная

Общие сведения

  • Тип шайбы: плоская утолщенная усиленная
  • Класс точности: А
  • Предназначение: под крепёж с размером резьбы от М6 до М30

Материалы

  • Сталь термически улучшенная
  • Сталь с покрытием: гальваническая оцинковка, газо-термическое цинкование напылением

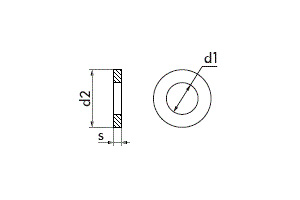

Обозначения

d - диаметр резьбы крепежа
d1 - внутренний диаметр шайбы
d2 - наружный диаметр
s - толщина шайбы

Таблица размеров

d d1 d2 s
М6 6,4 17 3
М8 8,4 23 4
М10 10,5 28 4
М12 13 35 5
М16 17 45 6
М20 21 50 6
М24 25 60 8
М30 31 68 10
