DIN 6797 A Шайба зубчатая

Основные сведения

  • Тип шайбы: зубчатая, стопорная
  • Форма: А - внешние зубцы
  • Предназначение: для крепежа от М3 до М30

Материалы

  • Сталь пружинная
  • Нержавеющая сталь 1.4310
  • Бронза

Размеры

d* d1 d2 s
М3 3.2 6 0.4
М3.5 3.7 7 0.5
M4 4.3 8 0.5
M5 5.3 10 0.6
М6 6.4 11 0.7
M7 7.4 12.5 0.8
М8 8.4 15 0.8
M10 10.5 18 0.9
М12 13 20.5 1
M14 15 24 1
M16 17 26 1.2
M18 19 30 1.4
M20 21 33 1.4
M22 23 36 1.5
M24 25 38 1.5
M27 28 44 1.6
M30 31 48 1.6

* - размер резьбы крепежа


DIN 6797 I Шайба зубчатая

Основные характеристики

  • Тип шайбы: зубчатая упругая стопорная
  • Форма: I - с внутренними зубцами
  • Внутренний диаметр: от 3.2 до 31 мм

Материалы

  • Сталь пружинная
  • Нержавеющая сталь 1.4310
  • Бронза

Размеры

d* d1 d2 s
М3 3.2 6 0.4
М3.5 3.7 7 0.5
M4 4.3 8 0.5
M5 5.3 10 0.6
М6 6.4 11 0.7
M7 7.4 12.5 0.8
М8 8.4 15 0.8
M10 10.5 18 0.9
М12 13 20.5 1
M14 15 24 1
M16 17 26 1.2
M18 19 30 1.4
M20 21 33 1.4
M22 23 36 1.5
M24 25 38 1.5
M27 28 44 1.6
M30 31 48 1.6

* - размер резьбы крепёжного изделия

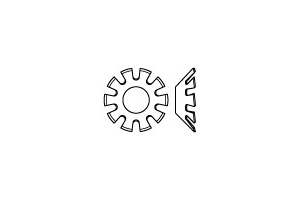

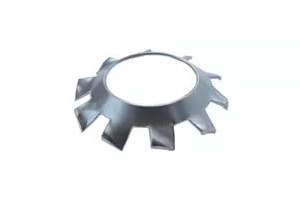

DIN 6797 V Шайба зубчатая упругая

Основные характеристики

  • Тип шайбы: зубчатая упругая стопорная
  • Форма: V - вогнутая под винты с потайной и полупотайной головкой с углом 90°
  • Внутренний диаметр: от 3.2 до 13 мм

Материалы

  • Сталь пружинная
  • Нержавеющая сталь 1.4310
  • Бронза

Размеры

d* d1 d2 s
М3 3.2 6 0.4
М3.5 3.7 7 0.5
M4 4.3 8 0.5
M5 5.3 10 0.6
М6 6.4 11 0.7
М8 8.4 15 0.8
M10 10.5 18 0.9
М12 13 20.5 1

* - размер резьбы крепёжного изделия
