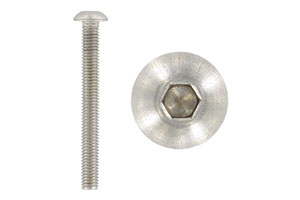

ISO 7380-1 Винт нержавеющий А2 А4 с полукруглой головкой

... ...

Описание

Винты DIN 7380-1 представляют собой металлическую шпильку с полной метрической резьбой и сферической головкой с буртиками, обеспечивающими высокую прижимную силу при соединении деталей.

Полукруглая головка оборудована глубоким шлицом типа INBUS (шестигранник), что позволяет выполнять максимально возможное затягивание крепления.

Установка крепежного элемента может осуществляться завинчиванием в резьбовые отверстия или путем накручивания нержавеющей гайки, по необходимости с шайбами. Монтаж винтов с внутренним шестигранником выполняется при помощи шестигранного ключа Г-образной формы или шуруповерта с битой INBUS.

Номинальный диаметр резьбы: М3, М4, М5, М6, М8, М10 и М12, длиной 4 - 80 мм.

Материал

  • Нержавеющая сталь

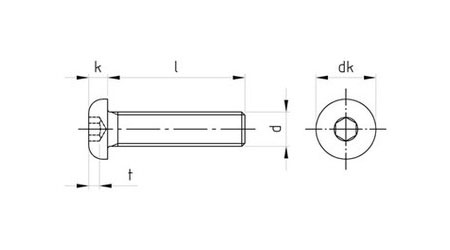

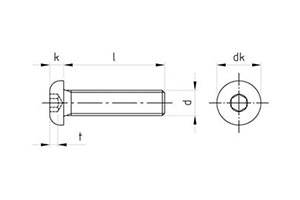

Таблица размеров и характеристик

dk 5,7 7,6 9,5 10,5 14 17,5 21
k max 1,65 2,2 2,75 3,3 4,4 5,5 6,6
s 2 2,5 3 4 5 6 8
t 1,04 1,3 1,56 2,08 2,6 3,12 4,16
d M3 M4 M5 M6 M8 M10 M12
4 + +
5 + +
6 + + +
8 + + + +
10 + + + + +
12 + + + + + +
14 + + + + + +
16 + + + + + +
20 + + + + + + +
25 + + + + + + +
30 + + + + + + +
35 + + + + + + +
40 + + + + + + +
45   + + + + + +
50   + + + + + +
55     + + + + +
60     + + + + +
70       + + + +
80       + + + +
УП 500 l<45: 500
l≥45: 200		 l<45: 500
l≥45: 200		 l<25: 1000
l≥25: 200
l≥55: 100		 l<55: 200
l≥55: 100		 100 l<45: 100
l≥45: 50
