ISO 7380 Винт с полукруглой головкой

...

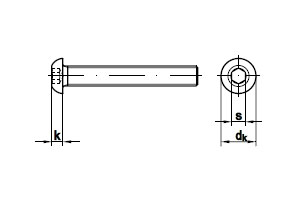

ISO 7380-1 винт с полукруглой головкой и внутренним шестигранником

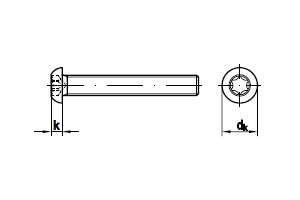

ISO 7380-1 винт с полукруглой головкой и шлицем TORX

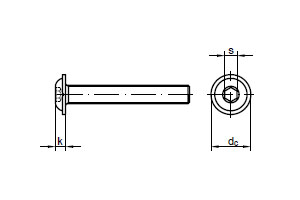

ISO 7380-2 винт с полукруглой головкой с буртиком и внутренним шестигранником

Материалы

  • Сталь 10.9
  • Нержавеющая сталь: А2, А4

Обозначение

d - номинальный диаметр резьбы
dk - диаметр полукруглой головки винта
dc - диаметр полукруглой головки с буртиком
k - высота головки
s - размер под шестигранный ключ
ISR - размер под ключ TORX

Таблица размеров и характеристик

d M3 M4 M5 М6 М8 М10 М12 М16
dk 5.7 7.6 9.5 10.5 14 17.5 21 28
dc 6.9 9.4 11.8 13.6 17.8 21.9 26 -
k 1.65 2.2 2.75 3.3 4.4 5.5 6.6 8.8
s 2 2.5 3 4 5 6 8 10
ISR Т10 Т20 Т25 Т30 Т40 Т50 Т50 -
