DIN 7991 Винт нержавеющий высокопрочный А2 c потайной головкой и внутренним шестигранником

Общие данные

Винт DIN 7991 A2 при полном завинчивании крепежного элемента его головка «утапливается», не выступая над плоскостью изделия.

Метиз имеет накатанную головку и используется в станкостроении, машиностроении, производства приборов и прочее.

Винт нержавеющий DIN 7991 А2 используется с гайками соответствующего размера, предназначен для соединения изделий, работающих в различных условиях. Обладает антикоррозионными свойствами.

Материалы

  • Нержавеющая сталь

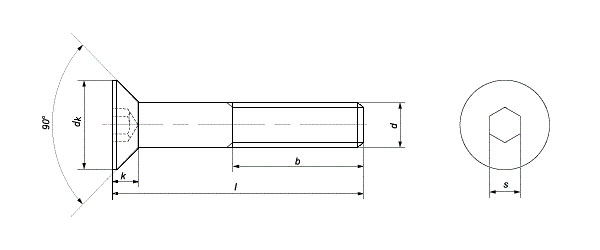

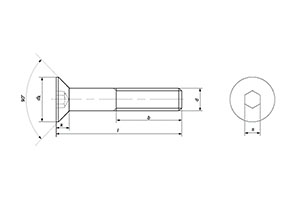

Обозначение

d - номинальный диаметр резьбы
P - шаг резьбы
k - высота головки винта, макс.
dk - диаметр головки винта, макс.
s - размер внутреннего шестигранника под ключ
ISR - размер торцевого ключа TORX
b - длина резьбы винта, макс.
l - длина винта

Таблица характеристик

d M3 M4 M5 M6 M8 M10 M12 М14 М16 М20 М22 М24
P 0,5 0,7 0,8 1 1,25 1,5 1,75 2 2 2,5 3 3,5
k 1,86 2,48 3,1 3,72 4,96 6,2 7,44 8,4 8,8 10,16 13,1 14
dk 6,72 8,96 10,2 13,44 17,92 22,4 26,8 30,88 33,6 40,32 36 39
s 2 2,5 3 4 5 6 8 10 10 12 14 14
ISR - Т20 Т25 Т30 Т40 - - - - - - -
b 18 20 22 24 28 32 36 40 44 52 56 60
l мин. 5 6 6 8 10 12 20 30 20 35 60 40
макс. 30 50 80 120 160 160 200 80 200 200 100 240
