DIN 84 Винт нержавеющий А2 А4 c цилиндрической головкой и прямым шлицем

... ...

Общие данные

Винт DIN 84 выполнен из аустенитной стали А2 и А4, легированной хромом (18%) и никелем (10%). Метиз коррозионностойкий, соответствующий стандарту ГОСТ Р 3506-2009. Наличие в структуре стали марки А4 более 2% молибдена подтверждает её способность противостоять различным кислотным и щелочным соединениям. При успешном прохождении испытаний на соответствие действующих нормативных требований Госстандарт России выдаёт сертификаты или декларации соответствия.

Материалы

  • Нержавеющая сталь

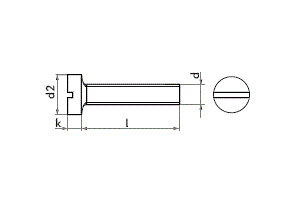

Обозначение

d - номинальный диаметр резьбы
P - шаг резьбы
d2 - диаметр цилиндрической головки винта
k - высота головки
n - ширина шлица винта
l - длина винта

Таблица характеристик

d M1 M1.2 M1.4 M1.6 M1.8 M2 M2.5 M3 M3.5 M4 M5 M6 M8 M10
P 0,25 0,25 0,3 0,35 0,35 0,4 0,45 0,5 0,6 0,7 0,8 1 1,25 1,5
d2 2 2,3 2,6 3 3,4 3,8 4,5 5,5 6 7 8,5 10 13 16
k 0,7 0,8 0,9 1,1 1,2 1,3 1,6 2 2,4 2,6 3,3 3,9 5 6
n 0,25 0,3 0,3 0,4 0,4 0,5 0,6 0,8 1 1,2 1,2 1,6 2 2,5
l мин. 2 2 2 2 3 3 4 4 5 5 6 8 10 12
макс. 16 16 16 16 20 20 25 30 35 40 50 60 80 80
