DIN 915 Винт установочный нержавеющий А2 А4 с внутренним шестигранником и цилиндрическим концом

... ... ...

Общие данные

Установочный винт DIN 915 имеет цилиндрическую форму с резьбой почти по все длине изделия. На одном конце находится «цапфа» без резьбы, на другом конце отверстие для шестигранного ключа.

Метиз используется для наиболее точного скрепления деталей или других элементов конструкций между собой. Широко применяется в машиностроении, судостроении, станкостроении и приборостроении.

Установочный винт DIN 915 выполнен с точном соответствии с существующими нормами - ГОСТ 11075, DIN 915 и ISO 4028.

Выпускается из двух видов стали. В условиях влажности - сталь А2, для агрессивной среды – антикоррозийная сталь марки А4.

Размеры: М2 - М20.

Материалы

  • Нержавеющая сталь

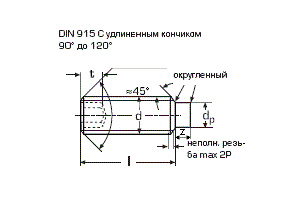

Обозначения

d - номинальный диаметр резьбы
P - шаг резьбы
dp - диаметр цилиндрического конца, макс.

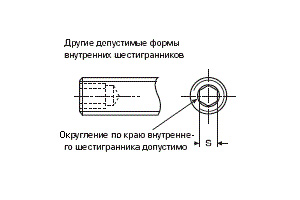

s - размер под шестигранный ключ
t - глубина шлица винта, мин.
z - длина цилиндрического конца, макс.
l - длина винта
# - короткие винты с обязательным углом фаски 120°
+ - длинные винты с углом фаски 90°

Таблица размеров

d М2 M3 M4 M5 М6 М8 М10 М12 М16 М20
P 0,4 0,5 0,7 0,8 1 1,25 1,5 1,75 2 2,5
dp 1 2 2,5 3,5 4 5,5 7 8,5 12 15
s 0,9 1,5 2 2,5 3 4 5 6 8 10
t короткие 0,8 1,2 1,5 2 2 3 4 4,8 6,4 8
длинные 1,7 2 2,5 3 3,5 5 6 8 10 12
z короткие 0,75 1 1,25 1,5 1,75 2,25 2,75 3,25 4,3 5,3
длинные 1,25 1,75 2,25 2,75 3,25 4,3 5,3 6,3 8,36 10,36
l
2
2,5 #
3 #
4 + #
5 + # #
6 + + # #
8 + + + + # #
10 + + + + + # #
12   + + + + + # #
16   + + + + + + # #
20     + + + + + + # #
25       + + + + + + #
30         + + + + + +
35           + + + + +
40           + + + + +
45             + + + +
50             + + + +
55               + + +
60               + + +
