DIN 927 Винт установочный с прямым шлицем и цилиндрической цапфой

Общие данные

  • Тип винта: установочный с цапфой
  • Шлиц: прямой
  • Размер метрической резьбы винтов от М3 до М8

Материалы

  • Сталь: 14Н
  • Сталь с покрытием: гальваническая оцинковка, гальваническое никелирование
  • Нержавеющая сталь А1 - А5
  • Латунь

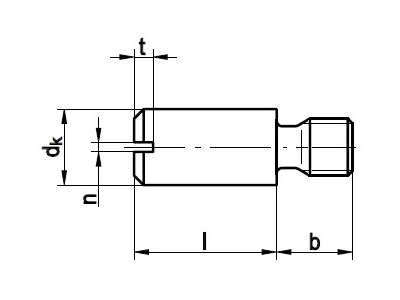

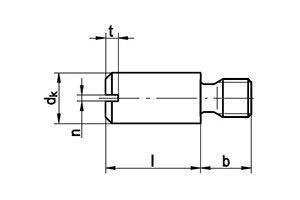

Обозначения

d - номинальный диаметр резьбы
dk - диаметр цапфы винта
b - длина резьбы
n - ширина прямого шлица
t - глубина шлица, макс.
l - длина цапфы

Таблица размеров

d dk b n t
М3 4 4.5 0.5 1.05
М4 5.5 6 0.6 1.42
М5 6.5 7 0.8 1.63
М6 8 8 1 2
М8 10 11 1.2 1.9
