DIN 964 Винт c полупотайной головкой и прямым шлицем

Общие данные

  • Головка: полупотайная
  • Шлиц: прямой
  • Диаметр резьбы: от М2 до М10

Материалы

  • Сталь: 4.8, 5.8
  • Сталь с покрытием: гальваническая оцинковка, гальваническое никелирование, гальваническое хромирование
  • Нержавеющая сталь А1 - А5
  • Латунь
  • Алюминий
  • Пластик

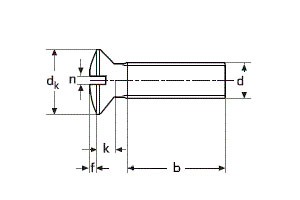

Обозначение

d - номинальный диаметр резьбы
dk - диаметр полупотайной головки
k - высота головки
b - длина резьбы винта
n - ширина шлица головки винта
f - высота полукруглой части головки

Таблица характеристик

d M2 M2.5 M3 M4 M5 М6 М8 М10
dk
DIN/ISO
3,8 4,7 5,6 7,5/8,4 9,2/9,3 11/11,3 14,5/15,8 18/18,3
k
DIN/ISO
1,2 1,5 1,65 2,2/2,7 2,5/2,7 3/3,3 4/4,65 5
b 16 18 19 22 25 28 34 40
n 0,5 0,6 0,8 1 1,2 1,6 2 2,5
f 0,5 0,6 0,75 1 1,25 1,5 2 2,5
