Саморез для крепления кровельных материалов к деревянной обрешетке с шайбой и резиновой прокладкой EPDM, окрашенный в цвета RAL

Техническое описание

  • Головка: шестигранная с буртом, под ключ 8 мм, на шляпке выдавлен знак маркировки в виде буквы «Х»
  • Шайба: с плоской прокладкой EPDM толщиной 2,4-2,8 мм
  • Резьба: редкая
  • Наконечник: уменьшенное сверло
  • Покрытие: белый цинк, дополнительная окраска в цвета RAL
  • Материал: сталь С1022

Дополнительно

  • Твердость сердцевины: 240-425 HV
  • Твердость поверхности: MIN 560 HV
  • Макс. усилие на скручивание: 65 кг/см (6,5 Нм)
  • Макс. толщина просверливаемого материала: 3 мм

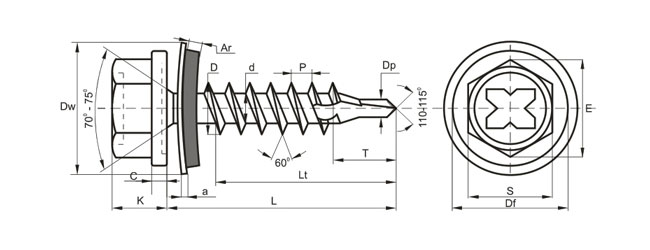

Обозначение, мм 4,8х29 4,8х35 4,8х38 4,8х51 4,8х60 4,8х65 4,8х70 4,8х75 4,8х80
Допуск L, мм 1,00 1,25 1,25 1,25 1,50 1,50 1,50 1,50
E, мм 8,70 8,70 8,70 8,70 8,70 8,70 8,70 8,70 8,70
S, мм 7,70-7,82 7,70-7,82 7,70-7,82 7,70-7,82 7,70-7,82 7,70-7,82 7,70-7,82 7,70-7,82 7,70-7,82
Df, мм 10,50 10,50 10,50 10,50 10,50 10,50 10,50 10,50 10,50
C, мм 0,85-0,95 0,85-0,95 0,85-0,95 0,85-0,95 0,85-0,95 0,85-0,95 0,85-0,95 0,85-0,95 0,85-0,95
K, мм 4,85-5,15 4,85-5,15 4,85-5,15 4,85-5,15 4,85-5,15 4,85-5,15 4,85-5,15 4,85-5,15 4,85-5,15
D, мм 4,75-4,93 4,75-4,93 4,75-4,93 4,75-4,93 4,75-4,93 4,75-4,93 4,75-4,93 4,75-4,93 4,75-4,93
d, мм 3,20-3,38 3,20-3,38 3,20-3,38 3,20-3,38 3,20-3,38 3,20-3,38 3,20-3,38 3,20-3,38 3,20-3,38
P, мм 2,12 2,12 2,12 2,12 2,12 2,12 2,12 2,12 2,12
T, мм 4,00-5,00 4,00-5,00 4,00-5,00 4,00-5,00 4,00-5,00 4,00-5,00 4,00-5,00 4,00-5,00 4,00-5,00
Dp, мм 2,70-2,85 2,70-2,85 2,70-2,85 2,70-2,85 2,70-2,85 2,70-2,85 2,70-2,85 2,70-2,85 2,70-2,85
Lt, мм полная полная полная 44,0-46,0 54,0-56,0 56,0-58,0 59,0-61,0 61,0-63,0 69,0-71,0
Номинальный вес 1000 шт, кг 5,23 5,79 6,00 7,07 8,00 8,67 9,00 9,50 10,00

Возможные варианты окраски, цвета RAL
