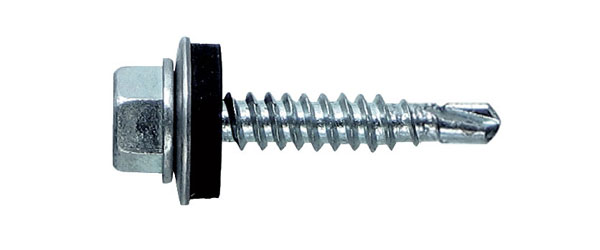

Саморез для крепления кровельных материалов к металлическим профилям DIN-EN-ISO 15480 (DIN 7504-K) с шайбой и резиновой прокладкой EPDM

... ...

Техническое описание

  • Головка: шестигранная с буртом, под ключ 8 мм (5,5хL) или 10 мм (6,3хL)
  • Шайба: с плоской прокладкой EPDM толщиной 2,4-2,8 мм
  • Резьба: частая
  • Наконечник: усиленное сверло
  • Покрытие: белый цинк
  • Материал: сталь С1022

Дополнительно

  • Твердость сердцевины: 270-425 HV
  • Твердость поверхности: min 560 HV

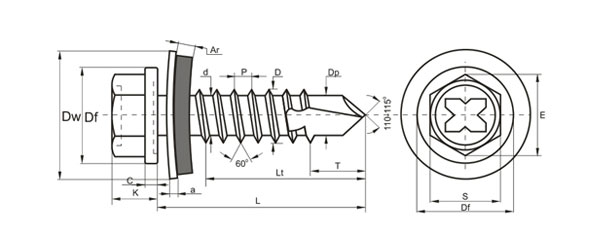

Обозначение, мм 5,5х(19-76) 6,3х(19-150)
E, мм 8,70 10,60-11,00
S, мм 7,70-7,82 9,78-10,00
Df, мм 10,50 12,5-13,15
C, мм 1,00-1,2 1,00-1,4
K, мм 5,15-5,45 6,15-6,45
D, мм 5,28-5,46 6,03-6,25
d, мм 4,08-4,17 4,80
P, мм 1,81 1,81
T, мм 8,00 8,00-8,70
Dp, мм 4,50-4,80 5,40-5,80
Ar, мм 2,40-2,80 2,40-2,80
a, мм 0,7-0,9 0,7-0,9
Dw, мм 16 16
Обозначение, мм Допуск L, ± мм Номинальный вес 1000 шт, кг Lt, мм
5,5х19 1,00 5,60 полная
5,5х25 1,00 6,33 полная
5,5х32 1,25 7,55 полная
5,5х38 1,25 7,84 полная
5,5х51 1,25 9,45 полная
5,5х76 1,50 12,27 60-62
6,3х19 1,00 7,42 полная
6,3х25 1,00 8,40 полная
6,3х32 1,25 9,50 полная
6,3х38 1,25 10,40 полная
6,3х51 1,25 12,60 полная
6,3х60 1,25 14,00 полная
6,3х70 1,25 16,18 полная
6,3х80 1,50 17,30 60-62
6,3х90 1,50 20,20 60-62
6,3х100 1,50 21,43 77-79
6,3х130 1,50 21,43 77-79
6,3х150 1,50 30,00 77-79
