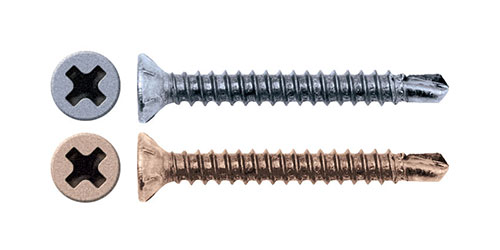

Саморез для оконного профиля со сверлом

... ...

Техническое описание

  • Головка: потайная с насечками для раззенковки, шлиц Philips №2, M = 4,5-5,1
  • Резьба: частая
  • Наконечник: усиленное сверло
  • Покрытие: белый или желтый цинк
  • Материал: сталь С1022
  • Длина резьбы Lt - полная

Дополнительно

  • Минимальный разрушающий момент: 3,4 Hм
  • Твердость сердцевины: 240-425 HV
  • Твердость поверхности: MIN 560 HV
  • Рекомендуемая угловая скорость завинчивания: 2500 об/мин

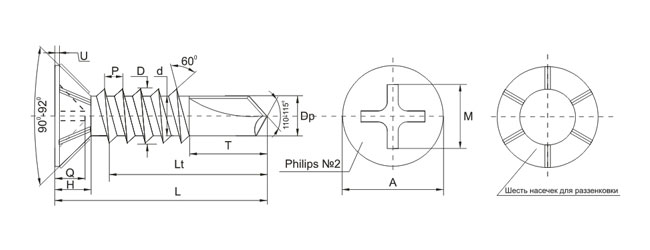

Обозначение, мм 3,9х13 3,9х16 3,9х19 3,9х22 3,9х25 3,9х32 3,9х35
L, мм 12,3-13,37 15,3-16,7 18,3-19,7 21,3-22,7 24,3-25,7 31,3-32,7 34,3-35,7
U, мм 0,8 0,8 0,8 0,8 0,8 0,8 0,8
Q, мм 2,03-2,53 2,03-2,53 2,03-2,53 2,03-2,53 2,03-2,53 2,03-2,53 2,03-2,53
A, мм 7,14-7,50 7,14-7,50 7,14-7,50 7,14-7,50 7,14-7,50 7,14-7,50 7,14-7,50
P, мм 1,3-1,4 1,3-1,4 1,3-1,4 1,3-1,4 1,3-1,4 1,3-1,4 1,3-1,4
D, мм 3,75-3,91 3,75-3,91 3,75-3,91 3,75-3,91 3,75-3,91 3,75-3,91 3,75-3,91
d, мм 2,76-2,92 2,76-2,92 2,76-2,92 2,76-2,92 2,76-2,92 2,76-2,92 2,76-2,92
Dp, мм 3,05-3,20 3,05-3,20 3,05-3,20 3,05-3,20 3,05-3,20 3,05-3,20 3,05-3,20
H, мм 2,4-2,5 2,4-2,5 2,4-2,5 2,4-2,5 2,4-2,5 2,4-2,5 2,4-2,5
T, мм 4,5-5,5 4,5-5,5 4,5-5,5 4,5-5,5 4,5-5,5 4,5-5,5 4,5-5,5
Номинальный вес 1000 шт, кг 0,90 1,07 1,26 1,50 1,61 2,06 2,25
