Заклепка гаечная, цилиндрическая с насечками, стандартный борт, тип CC-A, алюминий

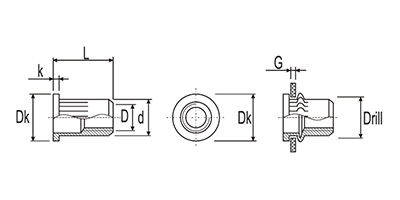

Техническое описание

D G, mm Рекомендуемый диаметр отверстия, мм
+0,1/0
d, mm
+0,07/-0,1
Dk, mm
+0,3/-0,3
k, mm
+0,2/-0,2
L, mm
+0,3/-0,3
Артикул
M4 0,5-2,0 6,0 5,9 8,8 0,8 10,5 CC-M4-A
M5 0,5-2,5 7,0 6,9 10,0 1,0 13,0 CC-M5-A
M6 0,5-2,5 9,0 8,9 12,3 1,5 15,0 СC-M6-A
M8 1,0-3,0 11,0 10,9 14,3 1,5 16,5 CC-M8-A
M10 1,0-4,0 13,0 12,9 16,3 1,6 19,0 CC-M10-A

Механические характеристики

D Разрушающие нагрузки
Срез, кН Вырыв болта из заклепки, кН Усилие на закручивание, Нм
M4 1,0 4,0 2,5
M5 1,2 6,5 5,0
M6 2,0 7,8 8,0
M8 2,4 12,3 20,0
M10 3,8 17,5 25,0
