Заклепка гаечная, цилиндрическая с насечками, уменьшенный борт, тип CU-B, нержавеющая сталь

Техническое описание

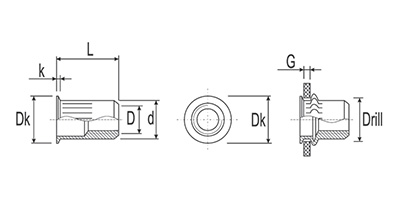

D G, mm Рекомендуемый диаметр отверстия, мм
+0,1/0
d, mm
+0,07/-0,1
Dk, mm
+0,3/-0,3
k, mm
+0,2/-0,2
L, mm
+0,3/-0,3
Артикул
M4 0,5-2,0 6,0 5,9 7,0 0,5 10,5 CU-M4-B
M5 0,5-2,0 7,0 6,9 8,0 0,5 11,5 CU-M5-B
M6 0,5-2,5 9,0 8,9 10,0 0,60 14,0 CU-M6-B
M8 0,5-3,0 11,0 10,9 12,0 0,65 16,5 CU-M8-B
M10 1,0-3,5 13,0 12,9 14,0 0,7 17,7 CU-M10-B

Механические характеристики

D Разрушающие нагрузки
Срез, кН Вырыв болта из заклепки, кН Усилие на закручивание, Нм Продавливание болта, кН
M4 2,4 6,0 2,2 1,2
M5 3,0 8,1 3,2 1,4
M6 5,3 10,2 5,8 2,6
M8 6,9 14,0 15,6 3,5
M10 7,4 16,2 17,2 3,9
