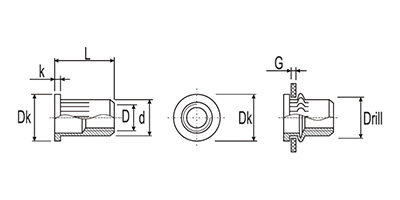

Заклепка гаечная, цилиндрическая с насечками, стандартный борт, тип CC-S и CC2-S, сталь

Техническое описание

D G, mm Рекомендуемый диаметр отверстия, мм
+0,1/0
d, mm
+0,07/-0,1
Dk, mm
+0,3/-0,3
k, mm
+0,2/-0,2
L, mm
+0,3/-0,3
Артикул
M3 0,5-1,5 5,0 4,9 8,0 0,8 10,0 CС-M3-S
M4 0,5-2,0 6,0 5,9 9,0 0,8 10,5 CC-M4-S
2,0-3,5 12,0 CC2-M4-S
M5 0,5-2,5 7,0 6,9 10,0 1,0 13,0 CC-M5-S
2,5-5,0 16,5 CC2-M5-S
M6 0,5-3,0 9,0 8,9 12,3 1,3 15,5 CС-M6-S
3,0-5,5 19,5 CC2-M6-S
M8 1,0-3,5 11,0 10,9 14,5 1,5 18,5 CC-M8-S
3,5-6,0 21,0 CC2-M8-S
M10 1,0-4,0 13,0 12,9 17,0 1,7 21,5 CC-M10-S
4,0-6,5 25,0 CC2-M10-S
1,0-3,5 12,0 11,9 16,0 1,6 19,0 CC-M10(12H)-S
M12 1,0-4,0 15,0 14,9 18,0 1,7 22,0 CC-M12-S
4,0-6,5 25,0 CC2-M12-S
1,0-4,0 16,0 15,9 22,0 2,0 25,0 CC-M12(16H)-S
3,5-6,0 28,0 CC2-M12(16H)-S

(12H), (16H) - дополнительный диаметр для М10 и М12

Механические характеристики

D Разрушающие нагрузки
Срез, кН Вырыв болта из заклепки, кН Усилие на закручивание, Нм Продавливание болта, кН
M3 2,0 4,2 1,5 1,8
M4 2,8 5,5 5,1 2,9
M5 3,9 8,0 7,9 4,2
M6 5,8 10,8 12,4 6,5
M8 6,8 12,5 32,0 7,9
M10 9,4 17,3 45,0 10,7
M12 10,3 22,5 53,0 15,4
