Заклепка гаечная, полушестигранная, стандартный борт, тип 1/2HEXC-B, нерж.сталь

Техническое описание

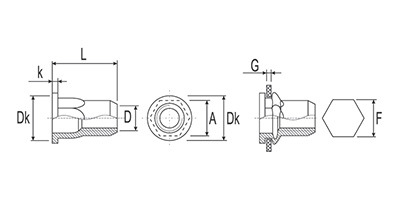

D G, mm Рекомендуемый размер отверстия F, мм
+0,1/0
A, mm
+0,07/-0,1
Dk, mm
+0,3/-0,3
k, mm
+0,2/-0,2
L, mm
+0,3/-0,3
Артикул
M4 0,5-2,0 6,0 5,9 9,0 0,8 11,0 1/2HEXC-M4-B
M5 0,5-2,5 7,0 6,9 10,0 1,0 12,0 1/2HEXC-M5-B
M6 0,5-3,0 9,0 8,9 12,7 1,3 15,5 1/2HEXC-M6-B
M8 1,0-3,5 11,0 10,9 16,0 1,5 18,0 1/2HEXC-M8-B
M10 1,0-4,0 13,0 12,9 18,0 1,7 21,0 1/2HEXC-M10-B

Механические характеристики

D Разрушающие нагрузки
Срез, кН Вырыв болта из заклепки, кН Усилие на закручивание, Нм Продавливание болта, кН
M4 2,7 5,2 4,5 1,8
M5 3,9 6,8 7,0 2,9
M6 5,6 10,8 11,0 4,2
M8 7,0 12,5 25,0 6,5
M10 8,6 17,1 28,0 7,9
