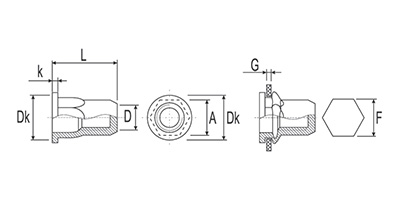

Заклепка гаечная, полушестигранная, закрытая, стандартный борт, тип 1/2HEXC-B-CE, нерж.сталь

Техническое описание

D G, mm Рекомендуемый размер отверстия F, мм
+0,1/0
A, mm
+0,07/-0,1
Dk, mm
+0,3/-0,3
k, mm
+0,2/-0,2
L, mm
+0,3/-0,3
Артикул
M4 0,5-2,0 6,0 5,9 9,0 1,0 16,0 1/2HEXC-M4-B-CE
M5 0,5-2,5 7,0 6,9 10,0 1,0 18,5 1/2HEXC-M5-B-CE
M6 0,5-3,0 9,0 8,9 12,7 1,5 23,0 1/2HEXC-M6-B-CE
M8 1,0-3,5 11,0 10,9 16,0 1,5 25,0 1/2HEXC-M8-B-CE
M10 1,0-4,0 13,0 12,9 19,0 1,7 33,0 1/2HEXC-M10-B-CE
