Заклепка гаечная, полушестигранная, закрытая, стандартный борт, тип 1/2HEXC-S-CE, сталь

Техническое описание

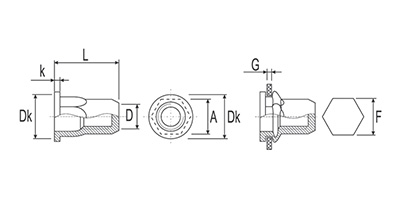

D G, mm Рекомендуемый размер отверстия F, мм
+0,1/0
A, mm
+0,07/-0,1
Dk, mm
+0,3/-0,3
k, mm
+0,2/-0,2
L, mm
+0,3/-0,3
Артикул
M4 0,5-2,0 6,0 5,9 9,0 0,8 15,0 1/2HEXC-M4-S-CE
M5 0,5-2,5 7,0 6,9 10,0 1,0 18,0 1/2HEXC-M5-S-CE
M6 0,5-3,0 9,0 8,9 12,7 1,30 23,0 1/2HEXC-M6-S-CE
M8 1,0-3,5 11,0 10,9 16,0 1,5 26,0 1/2HEXC-M8-S-CE
M10 1,0-3,5 13,0 12,9 19,0 1,7 33,0 1/2HEXC-M10-S-CE

Механические характеристики

D Разрушающие нагрузки
Срез, кН Вырыв болта из заклепки, кН Усилие на закручивание, Нм Продавливание болта, кН
M4 2,7 5,2 4,5 1,2
M5 3,9 6,8 7,0 2,0
M6 5,9 10,8 11,0 2,3
M8 7,0 12,5 25,0 2,9
M10 8,6 17,1 28,0 4,8
