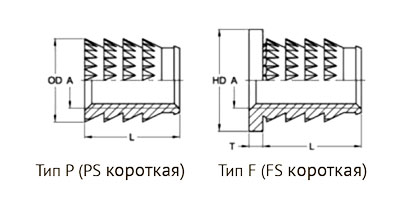

Вставка самонарезающая PressFix вид D, тип P / F / PS / FS с фланцем / без фланца
Техническое описание

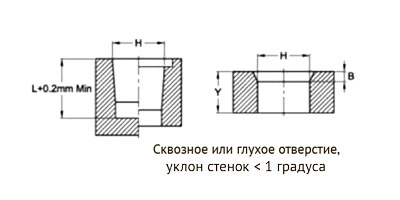

| A | L | T | OD | HD | H | H+0,05 | W | Y | B+0,1 | |
|---|---|---|---|---|---|---|---|---|---|---|
| Артикул - тип P, латунь | ||||||||||
| PDP2031 | M2 | 3,1 ⋅ 4,2 | 0,5 | 3,60 | 4,8 | 3,0-3,3 | 1,35 | |||
| PDP2541 | M2,5 | 4,1 ⋅ 5,2 | 0,8 | 4,50 | 5,5 ⋅ 7,1 | 3,7-4,0 | 1,70 | |||
| PDP3041 | M3 | 4,1 ⋅ 5,2 | 0,8 ⋅ 1,5 | 4,50 | 5,50 ⋅ 7,10 | 3,7-4,0 | 1,70 | |||
| PDP3541 | M3,5 | 4,1 ⋅ 7,0 | 0,8 ⋅ 1,3 | 5,40 | 6,40 ⋅ 7,90 | 4,6-5,0 | 2,25 | |||
| PDP4056 | M4 | 5,6 ⋅ 8,5 | 0,8 ⋅ 1,5 | 6,30 | 7,10 ⋅ 8,70 | 5,4-5,9 | 2,50 | |||
| PDP5066 | M5 | 6,6 ⋅ 10,1 | 0,9 ⋅ 1,8 | 7,10 | 7,90 ⋅ 11,10 | 6,0-6,5 | 2,85 | |||
| PDP6077 | M6 | 7,7 ⋅ 12,3 | 1,0 ⋅ 2,0 | 8,60 | 9,50 ⋅ 12,70 | 7,7-8,2 | 3,20 | |||
| PDP8083 | M8 | 8,3 ⋅ 13,8 | 1,3 ⋅ 2,5 | 11,10 | 14,30 | 10,2-10,6 | 4,25 | |||
| PDP1010 | M10 | 10,5 ⋅ 16,1 | 1,3 ⋅ 2,5 | 13,50 | 14,30 | 12,5-13,0 | 5,10 | |||
| PDP1216 | M12 | 16,1 | - | 16,00 | - | 15,0-15,4 | 5,20 | |||
| Артикул - тип F, латунь | ||||||||||
| PDF2031 | M2 | 3,1 ⋅ 4,2 | 0,5 | 3,60 | 4,8 | 3,0-3,3 | 1,35 | |||
| PDF2541 | M2,5 | 4,1 ⋅ 5,2 | 0,8 | 4,50 | 5,5 ⋅ 7,1 | 3,7-4,0 | 1,70 | |||
| PDF3041 | M3 | 4,1 ⋅ 5,2 | 0,8 ⋅ 1,5 | 4,50 | 5,50 ⋅ 7,10 | 3,7-4,0 | 1,70 | |||
| PDF3541 | M3,5 | 4,1 ⋅ 7,0 | 0,8 ⋅ 1,3 | 5,40 | 6,40 ⋅ 7,90 | 4,6-5,0 | 2,25 | |||
| PDF4056 | M4 | 5,6 ⋅ 8,5 | 0,8 ⋅ 1,5 | 6,30 | 7,10 ⋅ 8,70 | 5,4-5,9 | 2,50 | |||
| PDF5066 | M5 | 6,6 ⋅ 10,1 | 0,9 ⋅ 1,8 | 7,10 | 7,90 ⋅ 11,10 | 6,0-6,5 | 2,85 | |||
| PDF6077 | M6 | 7,7 ⋅ 12,3 | 1,0 ⋅ 2,0 | 8,60 | 9,50 ⋅ 12,70 | 7,7-8,2 | 3,20 | |||
| PDF8083 | M8 | 8,3 ⋅ 13,8 | 1,3 ⋅ 2,5 | 11,10 | 14,30 | 10,2-10,6 | 4,25 | |||
| PDF1010 | M10 | 10,5 ⋅ 16,1 | 1,3 ⋅ 2,5 | 13,50 | 14,30 | 12,5-13,0 | 5,10 | |||
| PDF1216 | M12 | 16,1 | - | 16,00 | - | 15,0-15,4 | 5,20 | |||
| Артикул - тип FS, латунь | ||||||||||
| PDFS2013 | M2 | 1,35 | 0,55 | 4,90 | 3,30 | 1,45 | - | |||
| PDFS2518 | M2,5 | 1,85 | 0,85 | 5,60 | 4,15 | 2,00 | - | |||
| PDFS3018 | M3 | 1,85 | 0,85 | 6,10 | 4,66 | 2,00 | - | |||
| PDFS4030 | M4 | 3,00 | 1,00 | 7,90 | 6,13 | 3,20 | 0,25 | |||
| PDFS5030 | M5 | 3,00 | 1,40 | 10,00 | 7,70 | 3,20 | 0,25 | |||
| PDFS6030 | M6 | 3,00 | 1,70 | 12,70 | 9,55 | 3,20 | 0,25 | |||
| PDFS8045 | M8 | 4,55 | 1,70 | 14,30 | 11,55 | 4,75 | 0,60 | |||
| PDFS1045 | M10 | 4,55 | 3,15 | 16,00 | 13,05 | 4,75 | 0,60 |
