DIN 557 Гайка квадратная
Общие сведения
- Тип: квадратная с фаской стальная
- Класс точности: С
- Размеры: М5, М6, М8, М10, М12, М16
Материалы
- Сталь: 5
- Сталь с покрытием: гальваническая оцинковка, горячее цинкование

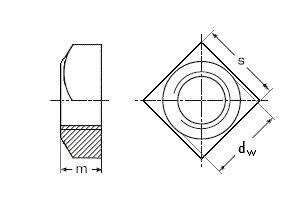

Обозначения
d - номинальный диаметр резьбы
dw - диаметр фаски, мин.
m - высота гайки
s - размер гайки под ключ
Таблица размеров
| d | dw | m | s |
|---|---|---|---|
| M5 | 6.7 | 4 | 8 |
| M6 | 8.7 | 5 | 10 |
| M8 | 11.5 | 6.5 | 13 |
| М10 | 14.5/15.5 | 8 | 16/17 |
| M12 | 16.5/17.2 | 10 | 18/19 |
| М16 | 22 | 13 | 24 |
