DIN 7504М саморез самонарезающий сверлоконечный нержавеющий А2 с полукруглой головкой

Общие сведения

Винты самонарезающие сверлоконечные DIN 7504 М относят к самосверлящим самонарезающим винтам. Кроме того, их называют саморезами или самовинчивающимися шурупами. Они выполнены в виде металлической шпильки с полукруглой головкой с особой формой резьбы для нарезания металла и особым наконечником в виде сверла. Такой бур обеспечивает возможность самостоятельно проделывать отверстия в мягких металлах, в первую очередь в алюминии, без предварительного их просверливания. Длина: 9,5 - 60 мм. Номинальные размеры резьбы: ST3.5, ST3.9, ST4.2, ST4.8.

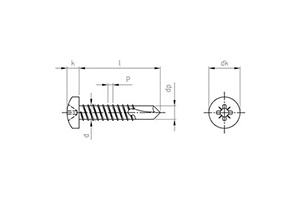

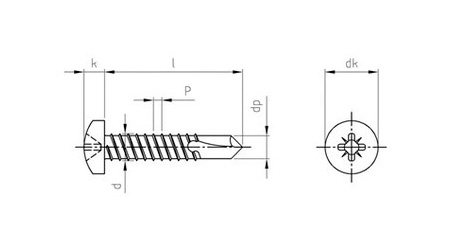

Таблица размеров

dk max 6,9 7,5 8,2 9,5
k max 2,6 2,8 3,05 3,55
#Tx TX 10 TX 15 TX 20 TX 25
Длина / d ST3,5 ST3,9 ST4,2 ST4,8
9.5 +
13 + + + +
16 + + + +
19 + + + +
22 + + + +
25 + + + +
32   + + +
38   + + +
45       +
50       +
60       +
УП 1000 l<32: 1000
l≥32: 500		 l<32: 1000
l≥32: 500		 l<32: 500
l≥32: 200
